Nuevas fuentes de alimentación RME: Qué, cómo y porqué

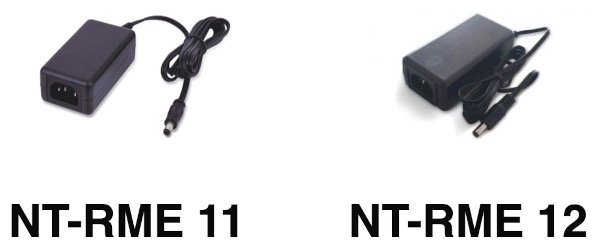

RME siempre ha utilizado interna y externamente fuentes de alimentación conmutadas (SMPS),
que comparten muchas ventajas en comparación con las fuentes de alimentación "lineales":

• Muy pequeñas y ligeras
• Eficiencia muy alta (> 80%)
• Muy baja disipación de calor
• Sin generación de campos magnéticos de baja y alta frecuencia, sin excitación magnética de bucle de tierra
• Acepta cualquier tensión de entrada entre 100 y 240 voltios
• Comparativamente baratas

Además, todas las unidades llevan filtros y reguladores de tensión de bajo ruido en su interior, por lo que la calidad de la fuente de alimentación externa no afecta a su rendimiento.

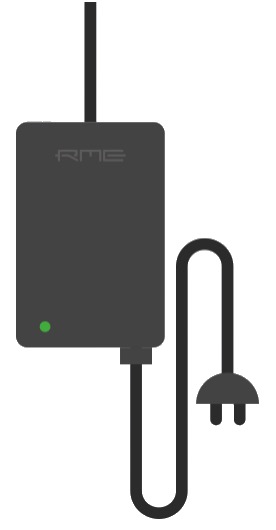

Eso no significa que no haya nada que mejorar. Las SMPS tienen un inconveniente común: la llamada corriente de fuga.

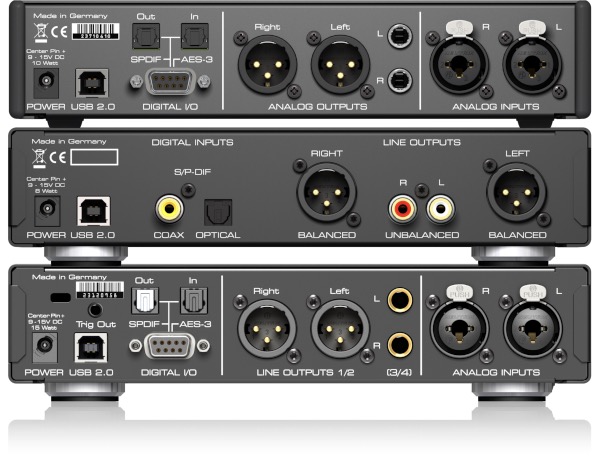

Es habitual una corriente de fuga de hasta 200µA. En sistemas sin conexión a tierra provoca diversos efectos, desde zumbidos hasta descargas eléctricas leves (>90V CA en las partes de la carcasa).

Últimas noticias de RME

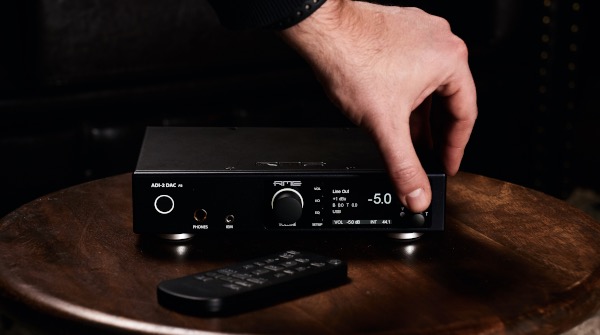

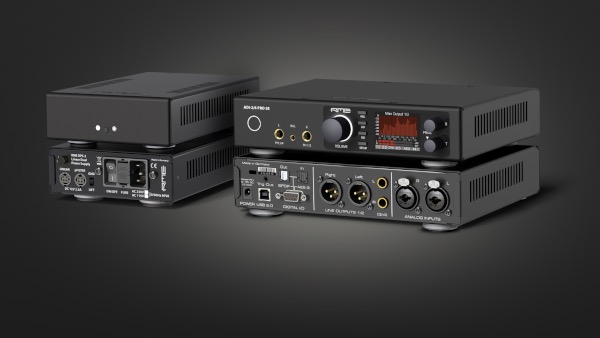

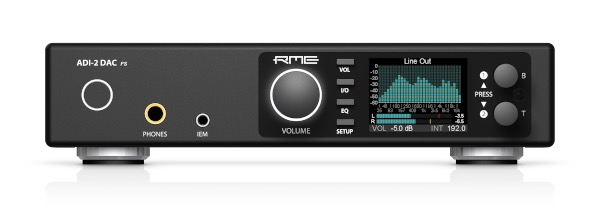

Especialmente los usuarios de HiFi de RME, atraídos por el éxito de la serie ADI-2, pidieron repetidamente una fuente de alimentación lineal para estos dispositivos. RME los escuchó y desarrolló el

Un modelo técnico y un brillante ejemplo de lo que otras fuentes de alimentación "HiFi" echaban de menos: progreso técnico e ideas nuevas.

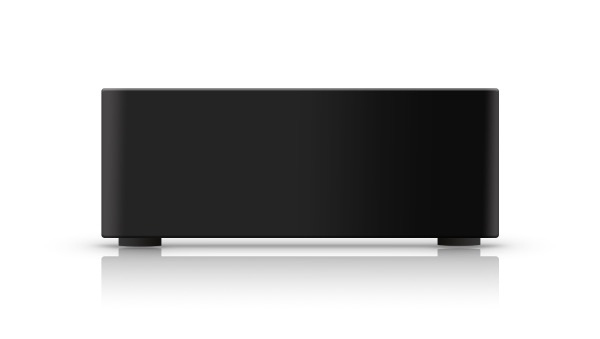

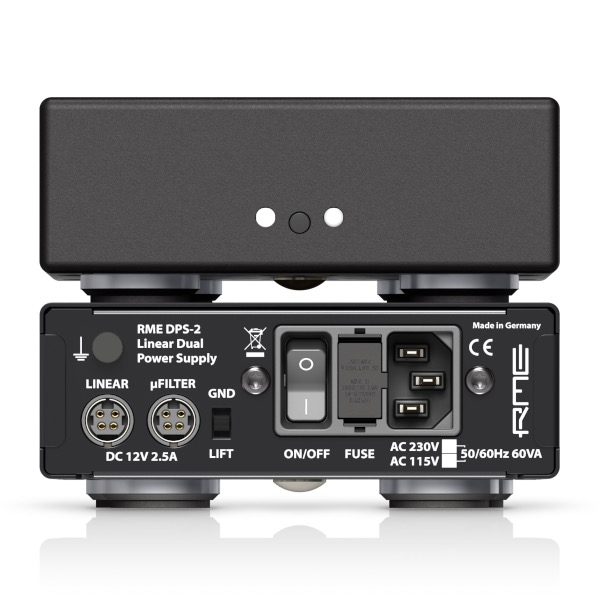

Fuente de alimentación de muy bajo ruido, estable y robusta para la serie ADI-2 y otros componentes HiFi de 12V

Por desgracia, con una fuente de alimentación lineal típica, la lista de ventajas es más corta que la de inconvenientes.

El peso del transformador es un problema que ni siquiera RME puede cambiar, pero aun asi, equipan el DPS-2 con toda una batería de medidas:

• Uso de un transformador de calidad que no entre en saturación magnética antes de tiempo, provocando la generación de un campo parásito aún más interferente.
• Uso de prefiltrado pasivo (estrangulador) y un regulador de tensión flotante para reducir la disipación de energía
• Uso de un regulador de conmutación de alta eficiencia en el lado secundario para una disipación de potencia mínima a pesar de la tensión de salida fija*. *Nota: esto no es comparable a una fuente de alimentación conmutada, p. ej. no se genera una corriente de fuga comparable.

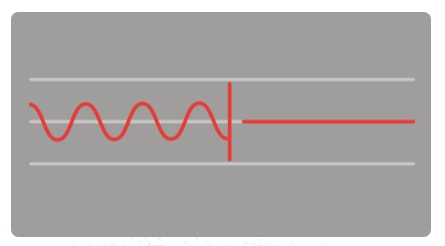

	Filtro de AF y CC en el lado de la red: El filtro de alta frecuencia de CA de 2 etapas reduce las interferencias diferenciales y en modo común desde unos 3kHz. El filtro de CC elimina la CC de la red de CA y evita los zumbidos toroidales.

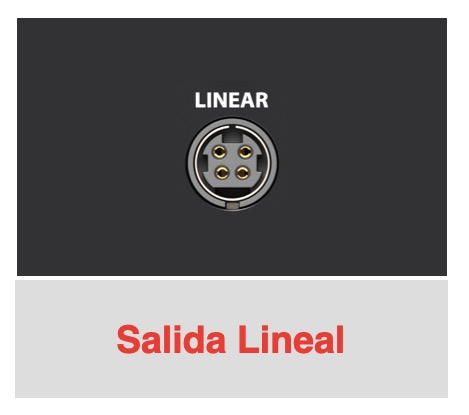

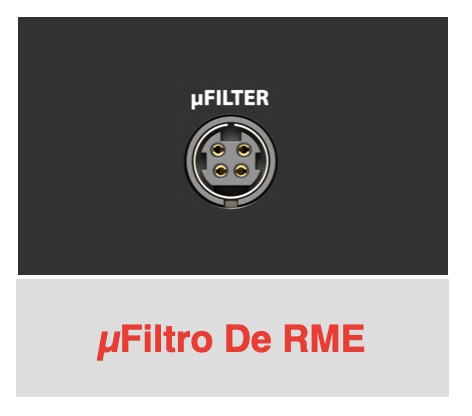

	Dos salidas de CC, utilizables alternativamente: Salida Lineal en tecnología analógica clásica y Salida µFilter con tecnología µFilter y compensación del sensor.
	Salida estabilizada por sensor: Mide y adapta la tensión de salida directamente en el conector de CC del cable de CC suministrado.
	Protección total: Protección contra sobrecarga, cortocircuitos, sobrecalentamiento y detección de subtensión.
	Indicación del estado mediante LED frontales multicolor. Modo LED AutoDark.
	Interruptor GND elevador para desconectar la tierra de la CC de PE (protección de tierra)
	Terminal GND para conectar a tierra otros dispositivos mediante conexión PE

¿Qué es?

	Un filtro muy especial para limpiar la salida de CC de cualquier fuente de alimentación de CC.

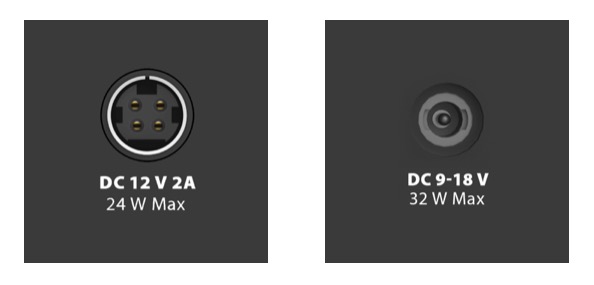

	Por lo tanto, tiene una entrada de CC(no de CA) y una salida de CC

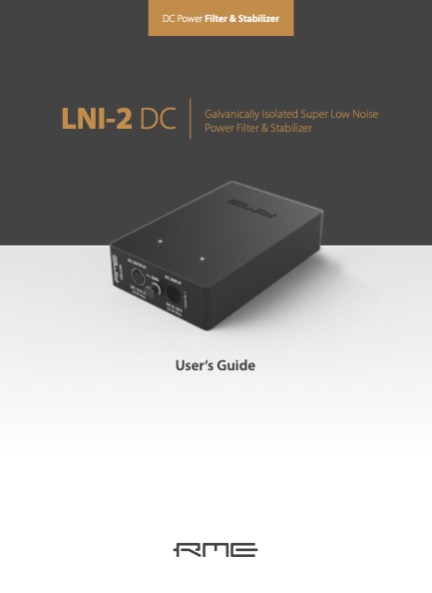

	El extenso manual incluye muchos más detalles. Por ejemplo, la corriente de salida puede llegar hasta 3,0 A, pero no a largo plazo.

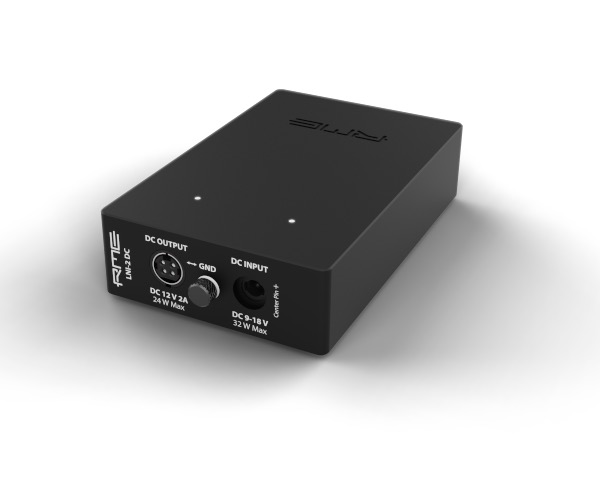

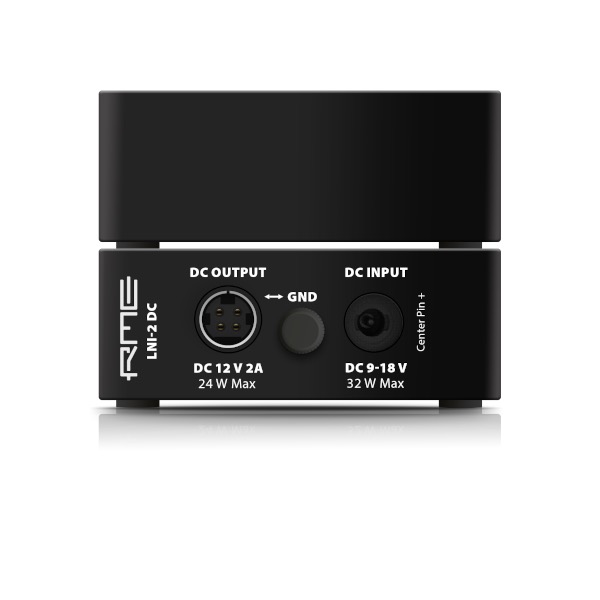

Filtro y estabilizador de CC de ruido superbajo con aislamiento galvánico. Ideal para uso crítico, desde HiFi a pruebas y laboratorio hasta aplicaciones industriales.

Filtra la señal de salida de cualquier fuente de alimentación a nivel de batería de gama alta HiFi, mediante dos características únicas:

• Aislamiento galvánico
• µFiltro de RME

La característica clave es el aislamiento galvánico. Existen otros "limpiadores de corriente continua", pero ninguno de ellos va más allá y ninguno puede competir con el rendimiento y la eficacia de limpieza puros y similares a los de una batería del LNI-2 DC.

Esto se consigue combinando el aislamiento galvánico con el extraordinario µFilter de RME, un regulador de ruido superbajo seguido de un circuito estabilizador basado en sensores que garantiza una salida exacta de 12,0V sin importar la carga.

¿Por qué aislamiento galvánico?

El aislamiento galvánico es una técnica avanzada para evitar que cualquier ruido, desde zumbidos a ruidos de alta frecuencia o corrientes de fuga, llegue a la salida de CC filtrada. Sin aislamiento galvánico, parte de estos ruidos se colarán en la señal filtrada.

El aislamiento galvánico posibilita no sólo filtrar la ruta de CC positiva, sino también separar la tierra (o menos) entre la entrada y la salida.

	Protección total: Protección contra sobrecarga, contra cortocircuitos y contra sobrecalentamiento

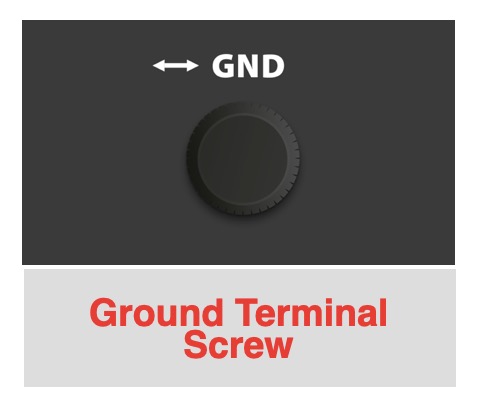

Terminal GND para conectar a tierra otros dispositivos mediante conexión PE.

Pequeño, compacto, portátil

Otras características

• Filtro HF y RF en la entrada
• Carcasa fresada a partir de un bloque macizo de aluminio
• Capacidad de acoplamiento 35pF
• Ruido típico <2μV
• Indicación de estado mediante LED de 2 colores
• Bajo consumo en reposo (0,7W)
